MASUSSKITA RCYD Overband Magnetic Separator untuk Belt Conveyor
RCYD Overband Magnetic Separator | Dalam industri pertambangan, coal handling, quarry, cement plant, dan material processing, keberadaan benda logam ferromagnetik seperti potongan besi, baut, mur, plat, kawat, hingga bagian dari peralatan excavator dapat menjadi masalah serius pada sistem conveyor.
Material logam yang terbawa bersama material utama berpotensi masuk ke crusher, screen, feeder, mill, maupun equipment proses lainnya. Jika tidak dipisahkan, tramp iron tersebut dapat menyebabkan kerusakan equipment, penghentian produksi, dan biaya maintenance yang tinggi.
Untuk mengatasi permasalahan tersebut, MASUSSKITA RCYD Overband Magnetic Separator dirancang sebagai sistem pemisahan logam ferromagnetik yang dipasang di atas belt conveyor.
RCYD merupakan tipe self-cleaning permanent magnetic separator yang menggunakan medan magnet permanen untuk menarik benda berbasis besi dari aliran material. Sistem belt pembuangan kemudian membawa material besi yang tertarik keluar dari area conveyor sehingga proses pemisahan dapat berlangsung secara kontinu. Konsep RCYD seperti ini digunakan sebagai overband/cross-belt magnetic separator untuk aplikasi di atas conveyor.

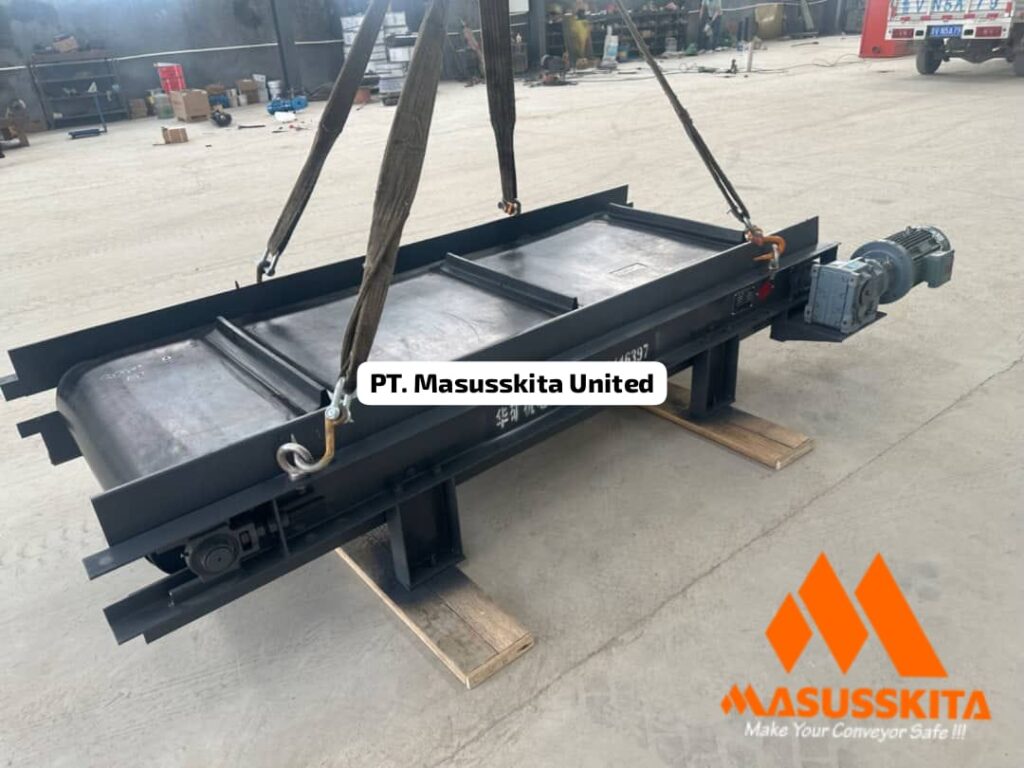

Apa Itu MASUSSKITA RCYD Overband Magnetic Separator?
MASUSSKITA RCYD Overband Magnetic Separator adalah magnetic separator tipe suspended yang dipasang di atas belt conveyor untuk menangkap dan mengeluarkan material ferromagnetik dari aliran material utama.
Unit ini bekerja dengan kombinasi:
- Permanent magnetic system
- Suspended magnetic separator
- Cleaning/discharge belt
- Motor dan reducer
- Steel frame
- Automatic belt discharge
- Sistem belt correction
Pada saat material bergerak di atas conveyor, medan magnet RCYD menarik material ferromagnetik yang berada dalam jangkauan medan magnet. Material besi kemudian terbawa oleh belt pembuangan menuju sisi discharge dan dipisahkan dari material utama.
Dengan sistem tersebut, proses pembersihan tidak perlu dilakukan secara manual secara berkala sehingga cocok untuk sistem conveyor yang beroperasi secara kontinu.
Fungsi RCYD Magnetic Separator pada Belt Conveyor
Fungsi utama RCYD Magnetic Separator adalah memisahkan benda ferromagnetik dari material bulk yang sedang dipindahkan menggunakan conveyor.
Contoh material ferromagnetik yang dapat menjadi target pemisahan antara lain:
- Tramp iron
- Potongan besi
- Baut dan mur
- Plat besi
- Kawat
- Potongan baja
- Iron scrap
- Bagian logam dari equipment
- Material besi dari proses crushing
- Benda ferromagnetik lainnya
Dalam sistem pertambangan, fungsi tersebut sangat penting karena benda besi dapat terbawa bersama batu bara, batu kapur, andesit, agregat, maupun material hasil crushing.
Proteksi Crusher
Salah satu aplikasi utama RCYD adalah sebagai sistem proteksi sebelum crusher.
Benda besi berukuran besar yang masuk ke crusher dapat menyebabkan kerusakan pada crusher maupun komponen pendukungnya. Dengan memasang magnetic separator sebelum crusher, material ferromagnetik dapat ditarik dan dikeluarkan terlebih dahulu.
Mengurangi Kontaminasi Besi
RCYD juga dapat digunakan untuk mengurangi kandungan logam besi pada material yang akan diproses lebih lanjut.
Hal ini penting pada proses yang membutuhkan material dengan tingkat kebersihan tertentu dari kontaminan ferromagnetik.
Continuous Iron Removal
Berbeda dengan magnet manual yang harus dibersihkan oleh operator, RCYD menggunakan cleaning belt yang bergerak secara kontinu.
Material besi yang tertarik magnet dibawa menjauh dari aliran material utama dan dilepaskan pada area discharge.

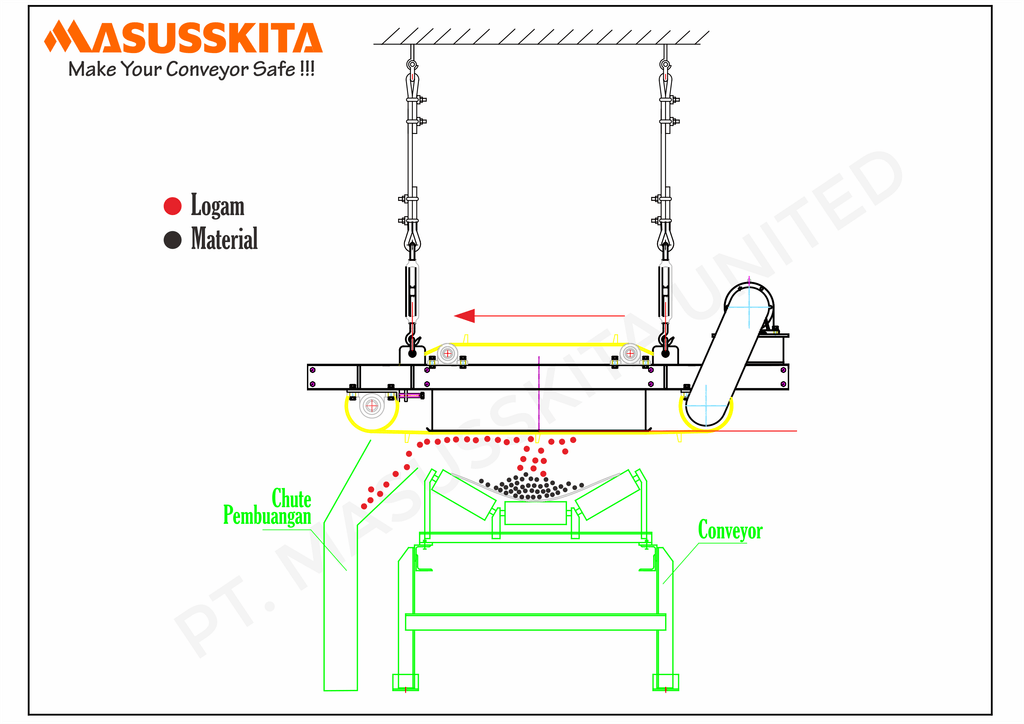

Cara Kerja MASUSSKITA RCYD
Prinsip kerja MASUSSKITA RCYD Overband Magnetic Separator dimulai ketika material bulk bergerak di atas belt conveyor.
Material dapat berupa batu bara, batu kapur, agregat, pasir, mineral, hasil crushing, recycling material, maupun material bulk lainnya.
Ketika material melewati area medan magnet RCYD, benda ferromagnetik akan tertarik menuju magnetic field.
Material utama yang tidak bersifat ferromagnetik akan tetap bergerak mengikuti conveyor.
Sementara benda besi yang tertarik akan mengikuti permukaan belt cleaning. Belt tersebut bergerak menuju area pembuangan dan melepaskan material besi pada lokasi yang telah ditentukan.
Secara sederhana, prosesnya dapat digambarkan sebagai berikut:
Material → Belt Conveyor → Medan Magnet RCYD → Tramp Iron Tertarik → Cleaning Belt → Discharge → Material Utama Tetap Berjalan
Konsep permanent magnet dan continuous belt discharge membuat RCYD dapat digunakan untuk pemisahan ferrous metal secara kontinu.
Permanent Magnet pada RCYD
Salah satu karakteristik penting RCYD Overband Magnetic Separator adalah penggunaan permanent magnet sebagai sumber medan magnet.
Berbeda dengan electromagnetic separator yang menghasilkan medan magnet melalui kumparan elektromagnetik, permanent magnetic separator mempertahankan medan magnet tanpa harus terus-menerus menggunakan daya listrik untuk membangkitkan medan magnet.
Pada sistem RCYD, energi listrik terutama digunakan untuk menggerakkan cleaning belt melalui motor dan reducer.
Karena itu, permanent magnetic separator dapat menjadi pilihan menarik untuk aplikasi yang membutuhkan operasi kontinu dengan konsumsi energi yang relatif rendah.
Self-Cleaning Magnetic Separator
Fitur self-cleaning merupakan salah satu keunggulan utama RCYD.
Pada magnetic separator manual, operator harus membersihkan material besi yang menempel pada permukaan magnet. Hal tersebut dapat menjadi tidak praktis apabila jumlah tramp iron yang terdapat pada material cukup tinggi.
RCYD menggunakan belt pembuangan otomatis.
Saat benda besi tertarik oleh magnet, benda tersebut akan dibawa oleh belt menuju area discharge. Dengan demikian, material besi dapat dikeluarkan secara otomatis tanpa harus menghentikan aliran material utama.
Fitur self-cleaning ini menjadikan RCYD sesuai untuk sistem conveyor dengan kebutuhan operasi kontinu.
Posisi Pemasangan RCYD Overband Magnetic Separator
RCYD dapat dipasang pada posisi tertentu di atas belt conveyor sesuai dengan layout sistem material handling.
Terdapat dua konfigurasi pemasangan yang umum digunakan pada cross-belt/overband magnetic separator:
1. Cross Belt
Unit dipasang melintang terhadap arah pergerakan material.
Konfigurasi ini memungkinkan magnetic separator menarik material ferromagnetik dan membuangnya ke salah satu sisi conveyor.
2. Inline
Unit dapat ditempatkan mengikuti arah conveyor sesuai kebutuhan layout dan proses pemisahan.
Pemilihan konfigurasi perlu mempertimbangkan:
- Belt width
- Belt speed
- Material flow
- Material depth
- Suspended height
- Ukuran tramp iron
- Jumlah kandungan besi
- Kapasitas conveyor
- Ruang untuk area discharge
Desain pemasangan sebaiknya ditentukan berdasarkan kondisi aktual conveyor agar performa pemisahan dapat optimal.
Aplikasi MASUSSKITA RCYD
MASUSSKITA RCYD Overband Magnetic Separator dapat digunakan pada berbagai sistem material handling dan processing.
Coal Handling System
Pada coal handling system, RCYD dapat digunakan untuk mengeluarkan tramp iron dari aliran batu bara.
Benda besi dapat berasal dari aktivitas loading, maintenance equipment, struktur conveyor, maupun material lain yang masuk ke dalam sistem.
Mining
Dalam industri pertambangan, magnetic separator dapat digunakan pada jalur pengangkutan dan pengolahan material tambang.
Contohnya:
- Coal mining
- Mineral processing
- Quarry
- Aggregate processing
- Ore handling
- Stone crushing
Cement Plant
Material pada cement plant juga dapat mengandung benda ferromagnetik yang perlu dipisahkan sebelum memasuki equipment berikutnya.
RCYD dapat ditempatkan pada jalur conveyor untuk membantu mengurangi risiko masuknya benda besi ke proses berikutnya.
Stone Crusher
Pada stone crusher, potongan besi yang ikut terbawa bersama batu dapat menyebabkan masalah pada crusher.
RCYD dapat digunakan sebagai salah satu sistem proteksi sebelum material memasuki crusher atau equipment processing lainnya.
Recycling Plant
Material recycling sering kali mengandung berbagai macam benda logam.
Overband magnetic separator dapat digunakan untuk mengambil material ferromagnetik dari material yang sedang diproses secara kontinu.
Material yang Dapat Diproses
RCYD dapat diaplikasikan pada berbagai material non-magnetic yang membawa kontaminan ferromagnetik.
Contoh material yang umum:
| Material | Contoh Aplikasi |
|---|---|
| Batu bara | Coal handling system |
| Batu kapur | Cement plant |
| Andesit | Stone crusher |
| Agregat | Quarry |
| Pasir | Sand processing |
| Mineral | Mining & mineral processing |
| Slag | Metal processing |
| Construction waste | Recycling |
| Wood chips | Wood processing |
| Material recycling | Recycling plant |
Pemilihan model RCYD tetap harus disesuaikan dengan karakteristik material dan kondisi conveyor.
Contoh Spesifikasi RCYD Magnetic Separator
Model RCYD tersedia dalam beberapa ukuran yang disesuaikan dengan lebar belt conveyor dan kebutuhan pemisahan. Data produk RCYD yang tersedia pada lini MASUSSKITA menunjukkan pilihan belt width mulai dari sekitar 500 mm hingga 2.000 mm, dengan variasi suspension height, material depth, magnetic field intensity, motor power, dan kapasitas desain.
| Parameter | RCYD |
|---|---|
| Product Type | Overband Magnetic Separator |
| Magnetic System | Permanent Magnet |
| Cleaning System | Self-Cleaning Belt |
| Installation | Suspended Above Conveyor |
| Belt Width | ±500–2.000 mm* |
| Operation | Continuous |
| Application | Ferrous Metal Separation |
| Drive System | Motor + Reducer |
| Material | Coal, Ore, Stone, Aggregate, Recycling Material |
| Target Material | Tramp Iron / Ferrous Metal |
Catatan: angka final harus ditentukan berdasarkan data engineering dan kondisi aktual proyek. Pemilihan model tidak cukup hanya berdasarkan lebar belt conveyor karena material depth, belt speed, suspended height, ukuran tramp iron, dan karakteristik material juga memengaruhi kebutuhan magnetic separator.
Bagaimana Memilih RCYD yang Tepat?
Pemilihan RCYD Overband Magnetic Separator sebaiknya dilakukan berdasarkan data teknis conveyor.
Beberapa informasi yang diperlukan antara lain:
1. Belt Width
Lebar belt merupakan salah satu parameter awal dalam menentukan ukuran magnetic separator.
Contohnya:
- Belt 500 mm
- Belt 650 mm
- Belt 800 mm
- Belt 1.000 mm
- Belt 1.200 mm
- Belt 1.400 mm
- Belt 1.600 mm
- Belt 1.800 mm
- Belt 2.000 mm
2. Belt Speed
Kecepatan belt memengaruhi waktu material berada di dalam area medan magnet.
Semakin tinggi belt speed, semakin penting memastikan desain magnetic separator sesuai dengan kondisi operasional.
3. Material Depth
Ketebalan material di atas conveyor juga harus diperhatikan.
Material yang terlalu tebal dapat membuat benda ferromagnetik berada lebih jauh dari magnetic field.
4. Suspended Height
Jarak antara magnetic separator dengan permukaan material sangat berpengaruh terhadap gaya tarik magnet.
Karena itu, suspended height perlu diperhitungkan berdasarkan desain dan kebutuhan aplikasi.
5. Ukuran Tramp Iron
Data ukuran dan berat benda besi yang ingin diambil juga penting.
Contohnya:
- Baut
- Mur
- Plat
- Potongan besi
- Crusher tooth
- Excavator bucket tooth
- Besi scrap
- Potongan baja
Semakin besar dan berat material yang ingin diangkat, semakin penting dilakukan perhitungan magnetic force yang sesuai.
RCYD sebagai Sistem Proteksi Equipment
Penggunaan magnetic separator bukan hanya bertujuan untuk meningkatkan kebersihan material.
Pada banyak sistem industri, fungsi yang lebih penting adalah melindungi equipment berikutnya dari benda logam yang tidak diinginkan.
Misalnya pada sistem:
Feeder → Conveyor → RCYD → Crusher → Screen
RCYD dapat ditempatkan sebelum crusher untuk membantu mengeluarkan benda ferromagnetik sebelum material memasuki crusher.
Dengan pendekatan tersebut, magnetic separator menjadi bagian dari equipment protection system dalam material handling.
Perbedaan Magnetic Separator dan Metal Detector
Magnetic separator dan metal detector memiliki fungsi yang berbeda.
Magnetic separator bekerja dengan menarik material ferromagnetik menggunakan medan magnet.
Sedangkan metal detector mendeteksi keberadaan logam berdasarkan perubahan medan elektromagnetik/sinyal sensor.
Karena itu, keduanya dapat digunakan sebagai sistem yang saling melengkapi.
Contohnya:
RCYD Magnetic Separator → Metal Detector → Crusher
RCYD digunakan untuk mengambil material ferromagnetik, sedangkan metal detector dapat memberikan deteksi terhadap benda logam yang masih melewati sistem.
Hal ini sangat relevan pada aplikasi pertambangan karena tidak semua jenis logam dapat dipisahkan menggunakan magnetic separator.
Keunggulan MASUSSKITA RCYD
Beberapa keunggulan yang dapat ditawarkan melalui konfigurasi RCYD antara lain:
Permanent Magnetic System
Menggunakan sistem magnet permanen untuk menghasilkan medan magnet tanpa kebutuhan eksitasi elektromagnetik secara kontinu.
Self-Cleaning
Cleaning belt memungkinkan material besi yang tertarik dikeluarkan secara otomatis.
Continuous Operation
Dirancang untuk bekerja mengikuti proses conveyor secara kontinu.
Low Power Consumption
Pada permanent magnetic system, energi listrik tidak digunakan untuk menghasilkan medan magnet; daya digunakan terutama untuk sistem penggerak cleaning belt.
Automatic Discharge
Tramp iron dapat dipindahkan dari area pemisahan menuju area discharge secara otomatis.
Industrial Application
Dapat diaplikasikan pada mining, coal handling, cement, quarry, recycling, dan berbagai sistem material handling.
Mengapa Memilih MASUSSKITA RCYD?
MASUSSKITA RCYD ditujukan untuk kebutuhan pemisahan material ferromagnetik pada sistem conveyor industri.
Dengan konfigurasi overband dan self-cleaning, unit dapat menjadi solusi untuk perusahaan yang membutuhkan pemisahan tramp iron secara otomatis tanpa mengganggu aliran material utama.
MASUSSKITA juga menyediakan solusi magnetic separation untuk berbagai kebutuhan industri, sehingga pemilihan unit dapat disesuaikan dengan kondisi conveyor, material, dan target pemisahan.
Untuk mendapatkan hasil yang optimal, pemilihan unit sebaiknya dilakukan berdasarkan data aktual dari sistem conveyor.
Jual RCYD Overband Magnetic Separator Indonesia
Bagi perusahaan yang sedang mencari Jual RCYD Overband Magnetic Separator, MASUSSKITA menyediakan solusi magnetic separator untuk berbagai kebutuhan industri di Indonesia.
MASUSSKITA RCYD Magnetic Separator dapat digunakan untuk kebutuhan:
- Coal handling system
- Mining
- Quarry
- Stone crusher
- Cement plant
- Mineral processing
- Aggregate processing
- Recycling plant
- Material handling system
Tim engineering dan sales dapat membantu menentukan konfigurasi berdasarkan belt width, belt speed, material depth, suspended height, kapasitas conveyor, ukuran tramp iron, dan karakteristik material.
Konsultasikan Kebutuhan Magnetic Separator Anda
Jika Anda membutuhkan RCYD Magnetic Separator, Overband Magnetic Separator, Permanent Magnetic Separator, atau Self-Cleaning Magnetic Separator untuk belt conveyor, konsultasikan kebutuhan proyek Anda dengan tim MASUSSKITA.
MASUSSKITA
Magnetic Separator & Material Handling Solution
Hubungi tim sales untuk konsultasi spesifikasi, penawaran, kebutuhan proyek, dan solusi pemasangan RCYD Overband Magnetic Separator pada sistem conveyor Anda.
FAQ RCYD Overband Magnetic Separator
Apa itu RCYD Magnetic Separator?
RCYD adalah tipe permanent magnetic separator yang dipasang secara suspended di atas conveyor dan dilengkapi sistem belt untuk mengeluarkan material ferromagnetik secara otomatis.
Apakah RCYD dapat bekerja secara otomatis?
Ya. Dengan sistem self-cleaning belt, material ferromagnetik yang tertarik magnet dapat dibawa menuju area discharge secara otomatis.
Apakah RCYD membutuhkan listrik?
Magnet permanen tidak membutuhkan listrik untuk menghasilkan medan magnet. Sistem listrik terutama digunakan untuk menggerakkan cleaning belt melalui motor dan reducer.
Apakah RCYD dapat digunakan untuk batu bara?
Ya. RCYD dapat digunakan pada coal handling system untuk membantu mengambil tramp iron dari aliran batu bara.
Apakah RCYD dapat digunakan sebelum crusher?
Ya. Salah satu aplikasi penting overband magnetic separator adalah sebagai sistem proteksi sebelum crusher atau equipment processing lainnya.
Bagaimana menentukan model RCYD?
Model ditentukan berdasarkan beberapa parameter seperti lebar conveyor, belt speed, material depth, suspended height, kapasitas material, ukuran tramp iron, dan kebutuhan pemisahan.
