Magnetic Separator Conveyor Belt – Solusi Coal Handling
magnetic separator conveyor belt – Pada sistem coal handling, material besi atau ferrous metal yang tercampur dalam aliran batubara merupakan salah satu masalah operasional yang paling sering dihadapi oleh operator plant maupun tim maintenance. Material ini, yang biasa disebut tramp iron, dapat berupa potongan baut, mata gerinda, kawat, pecahan komponen mesin, hingga sisa material konstruksi yang secara tidak sengaja tercampur ke dalam batubara sejak proses penambangan, penyimpanan, maupun proses transfer material.
Keberadaan tramp iron yang tidak terdeteksi dan ikut terbawa melalui belt conveyor berpotensi menimbulkan kerusakan serius pada equipment di jalur produksi, seperti crusher, feeder, screen, mill, pulverizer, transfer chute, hingga equipment downstream lainnya. Dampaknya bukan hanya kerusakan fisik pada komponen mesin, tetapi juga risiko downtime yang mengganggu kontinuitas proses produksi secara keseluruhan.
Untuk mengatasi permasalahan ini, magnetic separator conveyor belt hadir sebagai salah satu solusi yang umum digunakan pada industri coal handling. Unit ini dipasang pada jalur belt conveyor untuk menarik dan memisahkan material ferrous dari aliran batubara sebelum material tersebut mencapai equipment berikutnya. Artikel ini akan membahas secara lebih mendalam mengenai definisi, fungsi, cara kerja, jenis, hingga faktor-faktor yang perlu dipertimbangkan dalam memilih magnetic separator conveyor belt yang sesuai dengan kebutuhan sistem coal handling Anda.
Apa Itu Magnetic Separator Conveyor Belt?
Magnetic separator conveyor belt adalah unit peralatan yang berfungsi untuk memisahkan material ferrous atau material yang memiliki sifat magnetik dari aliran material curah (bulk material) yang bergerak di atas belt conveyor. Unit ini bekerja dengan memanfaatkan medan magnet untuk menarik material ferrous keluar dari aliran material utama, dalam hal ini batubara.

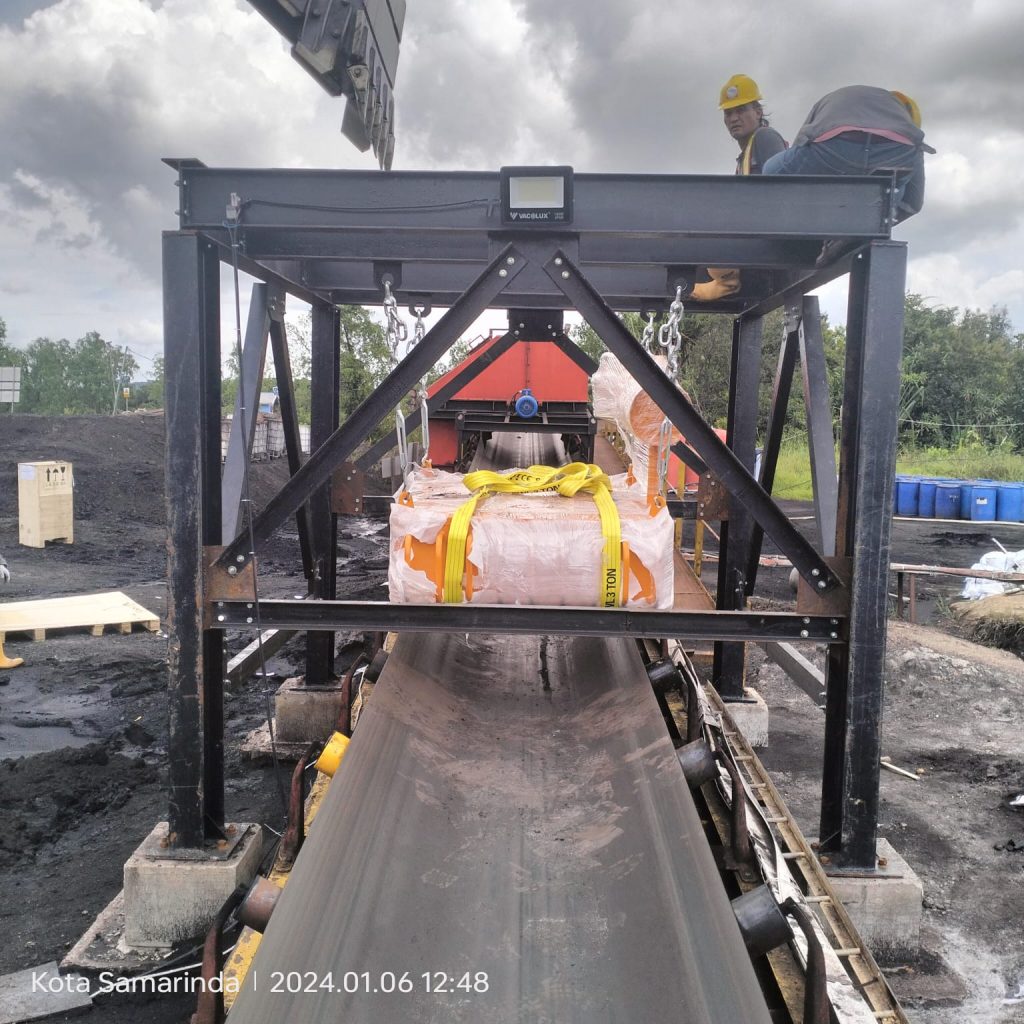

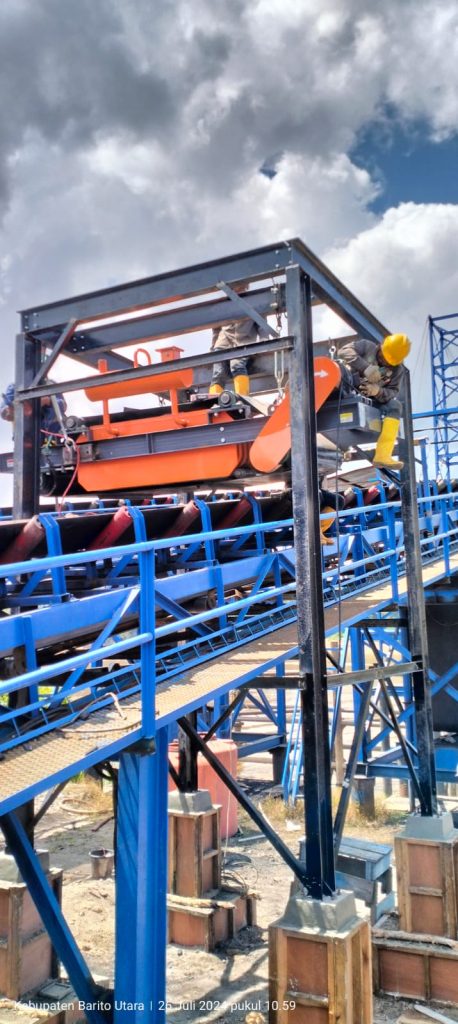

Pada aplikasi coal handling system, magnetic separator umumnya dipasang secara suspended atau overhead, yaitu digantung di atas belt conveyor pada posisi tertentu sepanjang jalur transportasi material. Dengan posisi ini, medan magnet dapat menjangkau material yang lewat di bawahnya tanpa perlu bersentuhan langsung dengan permukaan belt.
Material ferrous yang dapat ditarik oleh magnetic separator umumnya berupa logam yang bersifat magnetik, seperti besi, baja, dan paduan logam sejenis. Perlu dipahami bahwa magnetic separator dirancang untuk menangani material ferrous, bukan material non-ferrous seperti aluminium, tembaga, atau logam lain yang tidak memiliki sifat magnetik. Untuk pemisahan non-ferrous metal, dibutuhkan jenis teknologi separasi yang berbeda.
Secara fungsi, magnetic separator menjadi bagian dari sistem proteksi material handling yang bertujuan menjaga kualitas material dan melindungi equipment dari kontaminasi ferrous sepanjang jalur conveyor.
Fungsi Magnetic Separator pada Coal Handling System
Dalam sistem coal handling, magnetic separator memiliki beberapa fungsi utama, di antaranya:
- Menghilangkan tramp iron dari aliran batubara sebelum masuk ke proses selanjutnya.
- Melindungi crusher dari benturan atau kerusakan akibat material ferrous berukuran besar.
- Mengurangi risiko kerusakan equipment downstream, seperti feeder, screen, mill, dan pulverizer.
- Menjaga kontinuitas proses produksi dengan meminimalkan gangguan operasional akibat kontaminasi logam.
- Meningkatkan kualitas material batubara yang akan diproses lebih lanjut.
- Mengurangi potensi downtime yang disebabkan oleh kerusakan mendadak pada equipment.
- Membantu proses pemisahan kontaminan ferrous pada berbagai titik transfer di sepanjang coal conveyor.
Secara sederhana, alur penempatan magnetic separator dalam sistem coal handling dapat digambarkan sebagai berikut:
Coal → Belt Conveyor → Magnetic Separator → Crusher/Screen/Transfer Point → Proses Berikutnya
Posisi magnetic separator pada jalur ini bersifat fleksibel dan dapat disesuaikan dengan desain coal handling system yang digunakan, tergantung pada titik mana yang dinilai paling kritis untuk dilindungi dari kontaminasi ferrous.
Cara Kerja Magnetic Separator di Atas Belt Conveyor
Prinsip kerja magnetic separator conveyor belt pada dasarnya cukup sederhana, meskipun implementasinya membutuhkan perhitungan teknis yang tepat. Berikut tahapan umum cara kerjanya:
- Batubara bergerak di sepanjang jalur belt conveyor menuju proses berikutnya.
- Magnetic separator yang terpasang di atas conveyor menghasilkan medan magnet yang menjangkau area di atas permukaan belt.
- Material ferrous yang memiliki sifat magnetik akan tertarik menuju magnetic separator saat melewati area medan magnet tersebut.
- Material ferrous terangkat dari aliran batubara dan tertahan pada unit magnetic separator.
- Material batubara yang tidak memiliki sifat magnetik tetap melanjutkan perjalanan di atas belt conveyor menuju proses selanjutnya.
- Pada tipe self-cleaning, material ferrous yang telah tertarik akan dibawa keluar dari area pemisahan menggunakan mekanisme belt atau cleaning system tambahan, sehingga material ferrous dapat dikumpulkan secara terpisah tanpa perlu penghentian operasional secara berkala.
Mekanisme self-cleaning ini dirancang agar proses pembersihan material ferrous dari unit magnetic separator dapat berlangsung secara berkelanjutan, sehingga tidak mengganggu jalannya proses produksi pada coal handling system.
Jenis Magnetic Separator untuk Conveyor Belt
Terdapat beberapa jenis magnetic separator yang umum digunakan pada aplikasi belt conveyor, khususnya untuk coal handling system. Pemilihan jenis yang tepat perlu disesuaikan dengan kondisi operasi dan kebutuhan masing-masing proyek.
Suspended Permanent Magnetic Separator
Jenis ini menggunakan permanent magnet sebagai sumber medan magnet, sehingga tidak membutuhkan sumber listrik untuk menghasilkan gaya tarik magnetik. Konstruksinya relatif sederhana dibandingkan tipe electromagnetic, dan unit ini cukup umum digunakan pada aplikasi yang tidak memerlukan gaya tarik magnetik dalam skala sangat besar. Kesesuaian penggunaan tipe ini tetap perlu dievaluasi berdasarkan karakteristik material dan kondisi operasi di lapangan.
Suspended Electromagnetic Separator
Jenis ini menggunakan sistem elektromagnet yang membutuhkan sumber listrik untuk menghasilkan medan magnet. Electromagnetic separator umumnya mampu menghasilkan gaya tarik yang lebih tinggi dan dapat disesuaikan kekuatannya, sehingga sering dipertimbangkan untuk aplikasi dengan kebutuhan separasi yang lebih berat. Penggunaan tipe ini membutuhkan sistem kelistrikan dan pendinginan yang sesuai dengan desain unit.
Self-Cleaning Magnetic Separator
Jenis ini dilengkapi dengan mekanisme pembersihan otomatis yang memungkinkan material ferrous yang tertarik untuk terus dikeluarkan dari area pemisahan secara kontinu. Tipe ini banyak dipertimbangkan untuk aplikasi conveyor dengan volume tramp iron yang relatif tinggi, karena dapat mengurangi kebutuhan pembersihan manual secara berkala.
Pemilihan antara ketiga jenis di atas tidak dapat ditentukan secara umum sebagai “yang terbaik”, karena setiap tipe memiliki karakteristik dan area aplikasi yang berbeda. Keputusan akhir sebaiknya didasarkan pada evaluasi teknis terhadap kondisi operasi, karakteristik material, dan kebutuhan spesifik dari sistem coal handling yang digunakan.
Contoh Spesifikasi Magnetic Separator Conveyor Belt
Tabel berikut menampilkan contoh spesifikasi (typical specification) magnetic separator conveyor belt untuk aplikasi coal handling system. Perlu digarisbawahi bahwa data berikut bersifat umum dan spesifikasi aktual harus disesuaikan berdasarkan kebutuhan dan kondisi teknis masing-masing proyek.
| Parameter | Contoh Spesifikasi |
|---|---|
| Model | Suspended Magnetic Separator |
| Application | Coal Handling System |
| Installation | Overhead / Suspended Above Conveyor |
| Conveyor Belt Width | 500–2.000 mm |
| Belt Speed | Sesuai desain sistem |
| Magnet Type | Permanent / Electromagnetic |
| Cleaning System | Manual / Self-Cleaning |
| Magnetic Field | Disesuaikan dengan aplikasi |
| Material | Coal / Bulk Material |
| Separation Target | Ferrous Metal / Tramp Iron |
| Construction | Heavy Duty Industrial |
| Power Supply | Sesuai desain |
| Installation Height | Berdasarkan burden depth dan belt speed |
| Protection | Sesuai kebutuhan lingkungan kerja |
| Application Temperature | Sesuai desain |
| Customization | Available |
Spesifikasi akhir suatu magnetic separator conveyor belt sebaiknya ditentukan berdasarkan beberapa parameter teknis, antara lain: belt width, belt speed, material capacity, bulk density, burden depth, ukuran dan bentuk tramp iron, posisi pemasangan, jarak magnetic separator terhadap material, jenis magnet, kebutuhan cleaning system, kondisi lingkungan operasi, serta kebutuhan spesifik dari customer. Karena itu, konsultasi teknis dengan tim engineering sangat disarankan sebelum menentukan model dan konfigurasi unit yang akan digunakan.
Faktor yang Harus Dipertimbangkan Saat Memilih Magnetic Separator Conveyor Belt
Lebar Belt Conveyor
Semakin lebar belt conveyor yang digunakan, semakin luas pula area yang perlu dijangkau oleh medan magnet. Desain magnetic separator perlu disesuaikan agar coverage area dapat mencakup seluruh lebar belt secara efektif.
Belt Speed
Kecepatan pergerakan conveyor akan memengaruhi durasi kontak antara material dengan medan magnet. Belt speed yang lebih tinggi umumnya membutuhkan pertimbangan desain tambahan agar proses penarikan material ferrous tetap berjalan efektif.
Kapasitas Material
Volume material yang mengalir di atas conveyor, yang tercermin dari burden depth, turut memengaruhi efektivitas proses pemisahan. Material dengan burden depth yang tinggi dapat membuat material ferrous berada lebih jauh dari jangkauan medan magnet.
Ukuran Tramp Iron
Ukuran, bentuk, orientasi, dan posisi benda ferrous di dalam aliran material dapat memengaruhi kemudahan proses penarikan oleh magnetic separator. Material ferrous berukuran kecil yang terkubur di dalam tumpukan batubara umumnya lebih sulit terdeteksi dibandingkan material berukuran besar yang berada di permukaan.
Jarak Magnetic Separator dari Belt
Jarak antara unit magnetic separator dengan permukaan belt, atau yang biasa disebut air gap, memengaruhi kebutuhan kekuatan medan magnet. Semakin besar air gap, umumnya dibutuhkan pertimbangan desain magnetic force yang sesuai agar proses pemisahan tetap efektif.
Jenis Magnet
Permanent magnet dan electromagnetic magnet memiliki karakteristik yang berbeda dari sisi kebutuhan daya, konstruksi, dan kemampuan penyesuaian kekuatan medan magnet. Pemilihan jenis magnet perlu disesuaikan dengan kebutuhan aplikasi dan ketersediaan infrastruktur kelistrikan di lokasi.
Manual Cleaning vs Self-Cleaning
Sistem manual cleaning umumnya sesuai untuk aplikasi dengan volume tramp iron yang relatif rendah, sedangkan self-cleaning system lebih dipertimbangkan untuk aplikasi dengan volume tramp iron yang tinggi dan membutuhkan proses pembersihan berkelanjutan tanpa menghentikan operasional.
Kondisi Lingkungan
Faktor lingkungan seperti debu, temperatur, kelembapan, instalasi outdoor, dan operasional heavy-duty juga perlu dipertimbangkan dalam menentukan konstruksi dan tingkat proteksi unit magnetic separator yang akan digunakan.
Keunggulan Menggunakan Magnetic Separator pada Coal Conveyor
Penggunaan magnetic separator pada coal conveyor memberikan sejumlah manfaat bagi operasional coal handling system, di antaranya:
- Membantu melindungi equipment dari kerusakan akibat kontaminasi ferrous.
- Mengurangi risiko kerusakan pada crusher dan equipment downstream lainnya.
- Membantu menjaga reliability coal handling system secara keseluruhan.
- Mengurangi potensi downtime yang disebabkan oleh gangguan mendadak pada equipment.
- Meningkatkan efisiensi proses material handling.
- Membantu mengurangi kontaminasi ferrous pada material yang akan diproses lebih lanjut.
- Dapat diintegrasikan dengan sistem conveyor yang sudah ada (existing system).
- Tersedia dalam pilihan permanent maupun electromagnetic sesuai kebutuhan aplikasi.
- Dapat dirancang dan dikustomisasi sesuai kebutuhan spesifik proyek.
Aplikasi Magnetic Separator Conveyor Belt
Magnetic separator conveyor belt dapat diaplikasikan pada berbagai jenis industri yang menggunakan sistem belt conveyor untuk menangani bulk material, di antaranya:
- Coal Handling Plant
- Power Plant
- Coal Mining
- Cement Plant
- Mineral Processing
- Aggregate Processing
- Quarry
- Steel Industry
- Bulk Material Handling
- Recycling Plant
Setiap aplikasi memiliki karakteristik material dan kebutuhan proses yang berbeda, sehingga desain magnetic separator perlu disesuaikan dengan kondisi spesifik dari masing-masing industri dan sistem yang digunakan.
Magnetic Separator Conveyor Belt untuk Industri di Indonesia
Kebutuhan akan magnetic separator conveyor belt Indonesia terus berkembang seiring dengan pertumbuhan sektor industri yang mengandalkan sistem bulk material handling, termasuk coal handling system pada power plant, coal mining, dan industri pengolahan mineral. Banyak fasilitas industri di Indonesia menggunakan belt conveyor sebagai metode utama transportasi material curah, sehingga risiko kontaminasi ferrous menjadi salah satu perhatian penting dalam menjaga keandalan operasional.
Sebagai supplier magnetic separator conveyor, penting untuk memahami karakteristik material lokal, kondisi lingkungan operasi, serta kebutuhan teknis dari masing-masing fasilitas industri di Indonesia. Setiap coal handling system memiliki konfigurasi conveyor, kapasitas material, dan kondisi lingkungan yang berbeda-beda, sehingga pendekatan penyediaan magnetic separator conveyor Indonesia idealnya dilakukan melalui evaluasi teknis yang menyeluruh, bukan sekadar penyediaan unit standar tanpa penyesuaian.
Mengapa Pemilihan Spesifikasi Magnetic Separator Harus Tepat?
Performa magnetic separator tidak hanya ditentukan oleh kekuatan medan magnet semata, tetapi juga dipengaruhi oleh berbagai parameter teknis lain yang saling berkaitan, seperti:
- belt speed;
- belt width;
- material burden;
- karakteristik tramp iron (ukuran, bentuk, dan posisi);
- installation height;
- konfigurasi magnet;
- separation distance (air gap);
- material flow;
- mekanisme cleaning yang digunakan.
Kombinasi dari seluruh parameter ini akan menentukan efektivitas proses pemisahan material ferrous pada sistem coal handling. Karena kompleksitas faktor-faktor tersebut, pemilihan spesifikasi magnetic separator sebaiknya tidak dilakukan secara sepihak tanpa data teknis yang memadai. Konsultasi dengan tim teknis sebelum menentukan model unit sangat disarankan agar magnetic separator yang dipilih benar-benar sesuai dengan kondisi operasi di lapangan.
FAQ Magnetic Separator Conveyor Belt
Apa fungsi magnetic separator pada belt conveyor?
Magnetic separator berfungsi untuk menarik dan memisahkan material ferrous atau tramp iron dari aliran material curah yang bergerak di atas belt conveyor, sehingga membantu melindungi equipment downstream dari kontaminasi dan kerusakan.
Apakah magnetic separator dapat digunakan untuk coal handling system?
Ya. Magnetic separator umum digunakan pada coal handling system untuk memisahkan tramp iron dari aliran batubara sebelum material tersebut diproses lebih lanjut oleh crusher, screen, atau equipment lainnya.
Apa itu suspended magnetic separator?
Suspended magnetic separator adalah tipe magnetic separator yang dipasang secara digantung atau overhead di atas belt conveyor, sehingga dapat menjangkau material yang lewat di bawahnya tanpa bersentuhan langsung dengan permukaan belt.
Apa perbedaan permanent magnet dan electromagnetic separator?
Permanent magnetic separator menggunakan magnet permanen yang tidak membutuhkan sumber listrik, sedangkan electromagnetic separator menggunakan sistem elektromagnet yang membutuhkan daya listrik dan umumnya dapat menghasilkan gaya tarik yang lebih tinggi serta dapat disesuaikan kekuatannya.
Apakah magnetic separator dapat melindungi crusher dari tramp iron?
Magnetic separator dapat membantu mengurangi risiko material ferrous masuk ke dalam crusher dengan cara menariknya keluar dari aliran material sebelum mencapai unit crusher, sehingga membantu mengurangi potensi kerusakan pada crusher.
Bagaimana menentukan ukuran magnetic separator untuk belt conveyor?
Ukuran magnetic separator ditentukan berdasarkan sejumlah parameter teknis, seperti lebar belt, kecepatan conveyor, kapasitas material, burden depth, serta karakteristik tramp iron yang perlu dipisahkan. Karena itu, penentuan ukuran sebaiknya dilakukan melalui evaluasi teknis oleh tim engineering.
Apakah magnetic separator tersedia dalam tipe self-cleaning?
Ya. Terdapat tipe self-cleaning magnetic separator yang dilengkapi mekanisme pembersihan otomatis, sehingga material ferrous yang tertarik dapat terus dikeluarkan dari area pemisahan secara berkelanjutan tanpa perlu penghentian operasional yang sering.
Berapa harga magnetic separator conveyor belt?
Harga magnetic separator conveyor belt bervariasi tergantung pada model, ukuran, kapasitas, jenis magnet (permanent atau electromagnetic), konfigurasi cleaning system, serta spesifikasi teknis proyek. Untuk mendapatkan estimasi harga yang akurat, disarankan menghubungi tim sales untuk konsultasi kebutuhan.
Bagaimana cara mendapatkan penawaran magnetic separator?
Anda dapat menghubungi tim sales kami untuk melakukan konsultasi teknis, menyampaikan data conveyor dan kebutuhan proyek, serta memperoleh rekomendasi model dan penawaran harga yang sesuai.
